 您现在的位置 >> 所有产品 >> 户外支柱绝缘子 >> 户外支柱绝缘子

产品编号:
3262273816
产品名称:
户外支柱绝缘子
规  格:
户外棒形支柱绝缘子
产品备注:
普通型_耐污型棒形支柱绝缘子

   产品说明

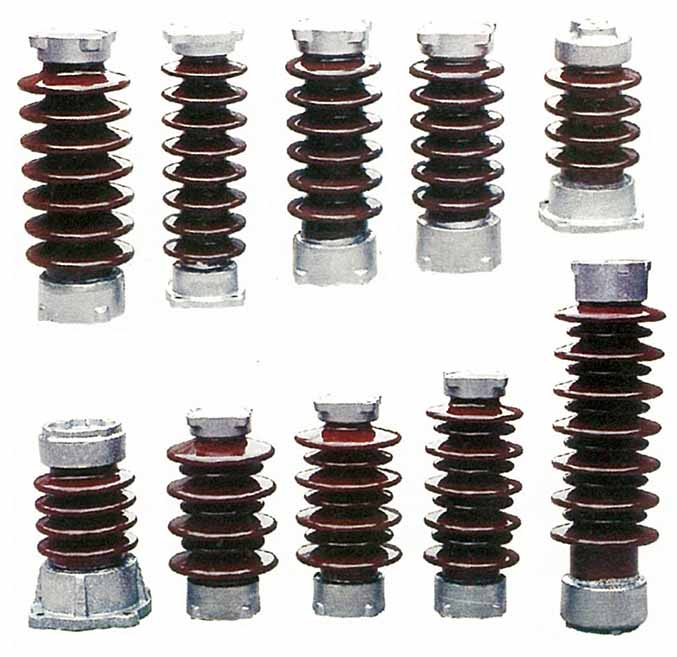

                户外棒形支护绝缘子

1、用途及使用环境

户外实心棒形支柱绝缘子用于工频交流电压12~252kV户外电站、变电所配电装置和电器设备中,作带电部分的绝缘和支持用。

绝缘子适用于环境温度为-40 + 40℃,部分产品可用于海拔高度为4000m的地区。产品分为普通型和耐污型两大类,耐污型可适用于中等、重及特重污区。

2、结构和工艺特点

该系列绝缘子瓷件为实心结构,胶装部分采用柱体上砂结构。我厂的瓷釉配方先进,性能优异,经实际运行,可靠性非常高。上砂用的砂子是专用的严格工艺控制的造粒砂,具有与瓷件优良的结合性能和合理的膨胀系数,能有效地提高产品的机械强度。产品的法兰结构合理(也可以选用不锈钢法兰),受力时应力分布均匀。其材料为机械强度高的球墨铸铁,表面热镀锌,具有优良的抗腐蚀能力。胶装用水泥为高标号水泥,加上合理的养护工艺,使瓷件的强度得到了充分的发挥。任何电压等级的产品皆为单柱式,具有结构简单,运行使用寿命长和维护工作量少等优点。为保证绝缘子的可靠性,本厂对产品进行逐个打击、超声波探伤和四向弯曲耐受负荷试验。

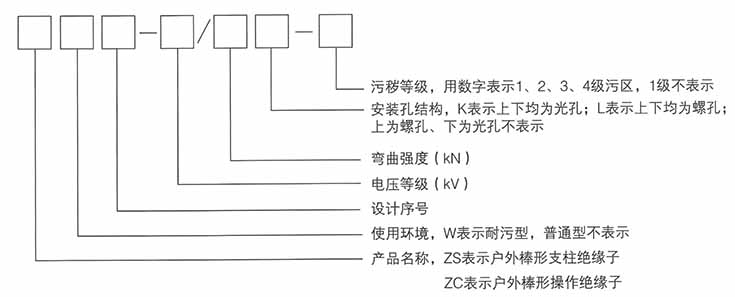

3、产品型号说明

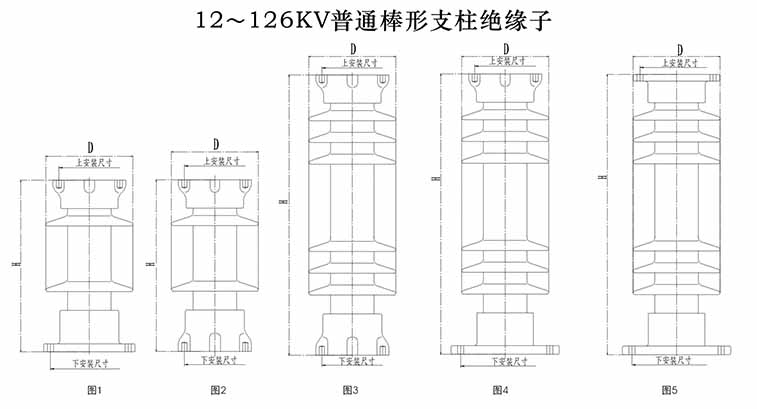

  12~126KV普通棒形支柱绝缘子



产品型号

代号

额定电压kV

总高

H

最大伞径

D

机械性能kN

爬电距离

上安装尺寸mm

下安装尺寸mm

图号

弯曲

扭转

ZS-12/4

1797

12

210

140

4

200

2×M8×Φ36

2×M12×Φ130

1

ZS-24/10

2201

24

350

185

8

400

4×M12×Φ140

4×Φ14×Φ180

1

ZS-24/16

2202

24

350

200

16

400

4×M12×Φ140

4×Φ14×Φ210

1

ZS-24/30

2203

24

400

220

30

400

4×M12×Φ140

4×Φ14×Φ250

1

ZS-40.5/4

2240

40.5

450

185

6

1.0

625

4×Φ14×Φ140

4×Φ14×Φ140

5

ZS-40.5/6L

2241

40.5

470

185

6

1.0

625

4×M12×Φ140

4×M12×Φ140

2

ZS-40.5/8

2242

40.5

505

200

8

1.5

625

4×M12×Φ140

4×Φ14×Φ180

4

ZS-72.5/6

2260

72.5

760

190

6

1.5

1100

4×M12×Φ140

4×Φ14×Φ180

4

ZS-72.5/6L

2261

72.5

760

190

6

1.5

1100

4×M12×Φ140

4×M12×Φ140

3

ZS-72.5/8

2262

72.5

760

200

8

1.5

1100

4×M12×Φ140

4×Φ14×Φ210

4

ZS-126/6

2280

126

1060

215

6

2.0

1870

4×M12×Φ140

4×Φ14×Φ180

4

ZS-126/6L

2281

126

1060

215

6

2.0

1870

4×M12×Φ140

4×M12×Φ140

3

ZS-126/8

2282

126

1060

220

8

2.0

1870

4×M12×Φ140

4×Φ14×Φ210

4

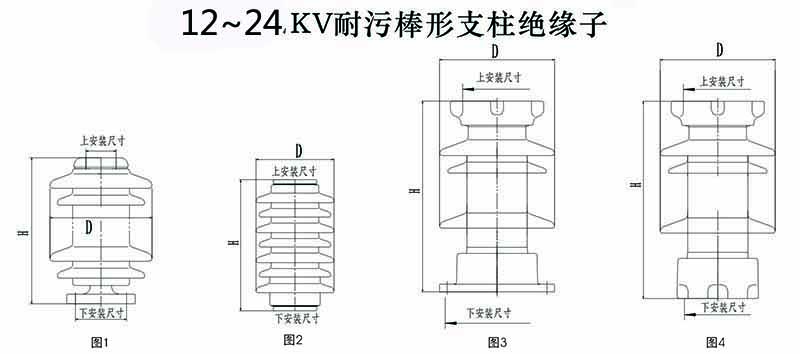

          12~20KV耐污棒形支柱绝缘子

产品型号

代号

额定电压kV

总高

H

伞数大/

最大伞径

D

机械性能kN

爬电距离

上安装尺寸mm

下安装尺寸mm

图号

弯曲

扭转

ZSW-12/4L

1798

12

210

4/3

125

4

400

M12

M12

2

ZSW-12/4

1799

12

240

4/3

125

4

400

2×M12×Φ36

2×Φ7.5×Φ70

1

ZSW-15/4

1800

15

240

3/2

130

4

440

2×M8×Φ70

4×Φ12×Φ125

3

ZSW-18/6

1801

18

260

4/3

140

6

470

4×M8×Φ36

2×Φ12×Φ130

3

ZSW-20/4

1802

20

260

3/2

155

4

1.5

500

4×M10×Φ50

4×Φ10×Φ50

4



                        24kV耐污棒形支柱绝缘子



,

产品型号

代号

额定电压kV

总高

H

伞数大/

最大伞径

D

机械性能kN

爬电距离

上安装尺寸mm

下安装尺寸mm

图号

弯曲

扭转

ZSW-24/4L

2201

24

350

5/4

150

4

1.0

744

M12

4×M12×Φ140

4

ZSWX-24/4

2202

24

350

5/4

150

4

1.0

744

4×M12×Φ140

M12

4

ZSW1-24/4L

2203

24

370

5/4

150

4

1.0

744

4×M10×Φ50

4×M10×Φ50

4

ZSW-24/10

2204

24

350

4/3

215

10

1.5

600

4×M12×Φ140

4×Φ14×Φ180

3

ZSW-24/16

2205

24

350

4/3

225

16

1.5

600

4×M12×Φ140

4×Φ14×Φ210

3

ZSW-24/30

2206

24

400

4/4

245

30

2.5

600

4×M12×Φ140

4×Φ18×Φ250

3

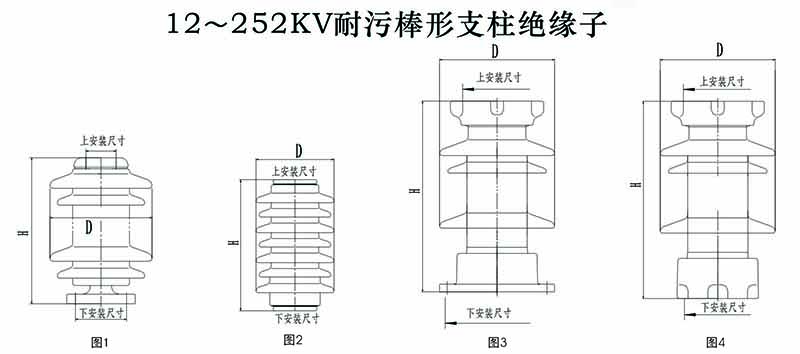

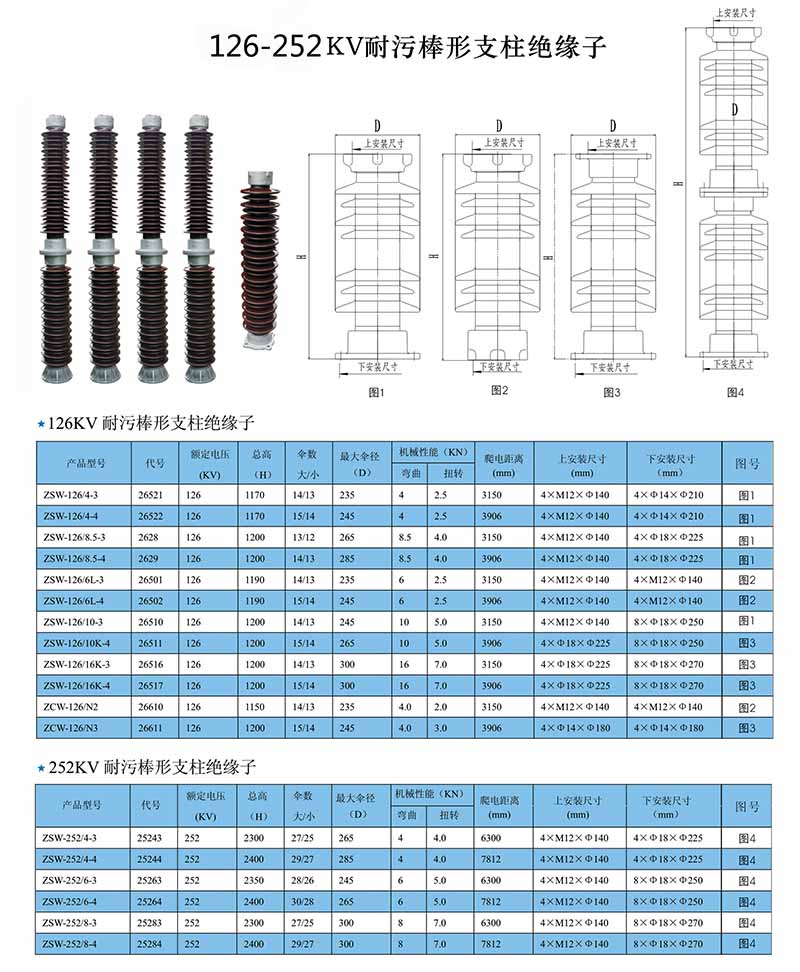

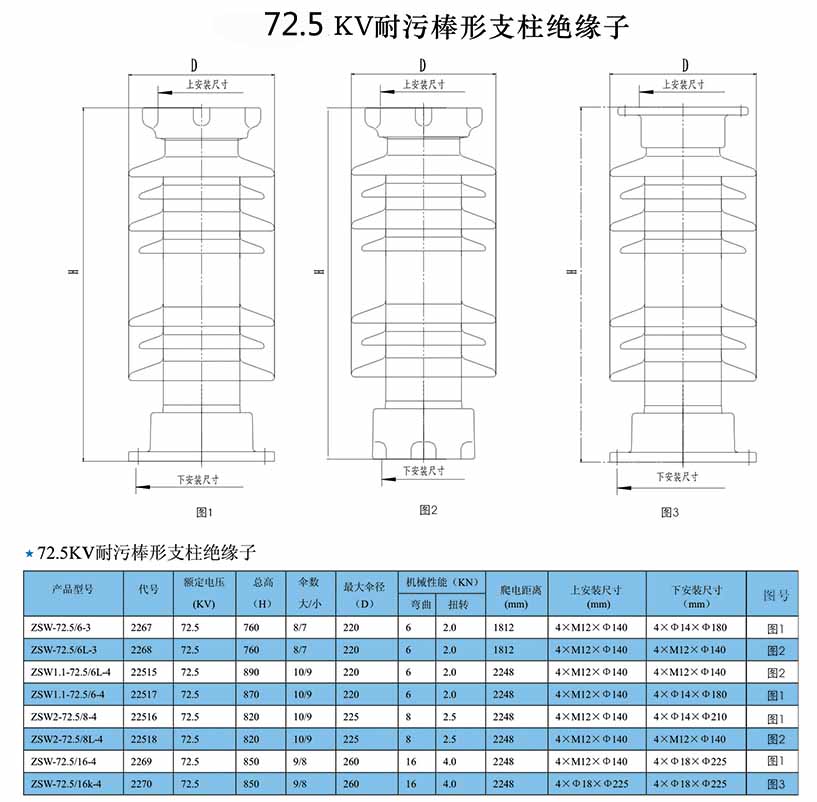

         12~252kV耐污棒形支柱绝缘子

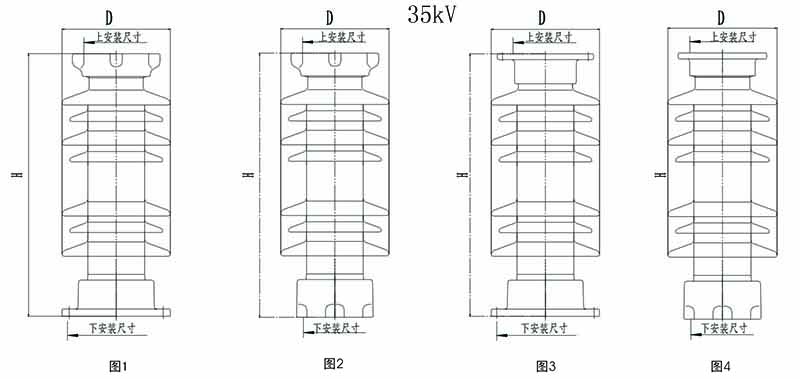

         40.5kV耐污棒形支柱绝缘子



产品型号

代号

额定电压kV

总高

H

伞数大/

最大伞径

D

机械性能kN

爬电距离

上安装尺寸mm

下安装尺寸mm

图号

弯曲

扭转

ZSW2-40.5/4

2247

40.5

400

5/4

190

4

875

4×Φ14×Φ140

4×Φ14×Φ140

2

ZSW1-40.5/4

2248

40.5

450

4/4

205

4

1.5

875

4×M12×Φ140

4×Φ14×Φ180

1

ZSW1-40.5/4L

2249

40.5

450

4/4

205

4

1.5

875

4×M12×Φ140

4×M12×Φ180

3

ZSW1.1-40.5/4-4

22406

40.5

560

6/5

215

4

2.5

1256

4×M8×Φ36

2×Φ12×Φ130

3

ZSW1.1-40.5/4L-4

22407

40.5

560

6/5

215

4

2.5

1256

4×M10×Φ50

4×Φ10×Φ50

4

ZSW1.1-40.5/6-4

22408

40.5

560

7/6

195

6

2.0

1256

ZSW1.1-40.5/6L-4

22409

40.5

560

7/6

195

6

2.0

1256

ZSW-40.5/6-3

22033

40.5

450

6/5

195

6

1.5

1015

ZSW-40.5/6-4

22034

40.5

500

7/6

200

6

2.0

1256

ZSW-40.5/6L-4

22035

40.5

500

7/6

200

6

2.0

1256

ZSW-40.5/4-4

2250

40.5

600

8

215

4

1.5

1256

ZSW-40.5/8-4

2251

40.5

600

9

215

8

2.0

1300

ZSW-40.5/10K-4

22030

40.5

560

5/4

245

10

2.5

1256

ZSW-40.5/16K-4

22031

40.5

560

5/4

265

16

4.0

1256
